LM258DR 是 德州仪器（TI） 推出的一款 双运算放大器，它具有 低功耗设计、宽工作电压范围 和 高增益带宽积，适用于各种模拟信号处理应用。LM258DR 是 LM-series 系列的一部分，广泛应用于 音频信号放大、传感器信号放大、电压跟随器 和 模拟滤波器 等应用。它可以单电源或双电源供电，提供灵活的设计选择。
主要规格参数
- 运算放大器数量：2 个独立运算放大器
- 工作电压：3V 到 32V（单电源）或 ±1.5V 到 ±16V（双电源）
- 输入偏置电流：最大 250nA
- 增益带宽积：1MHz
- 输入失调电压：最大 7mV
- 输出电流：最大 40mA（输出负载电流）
- 低功耗设计：每个放大器的工作电流仅为 500μA

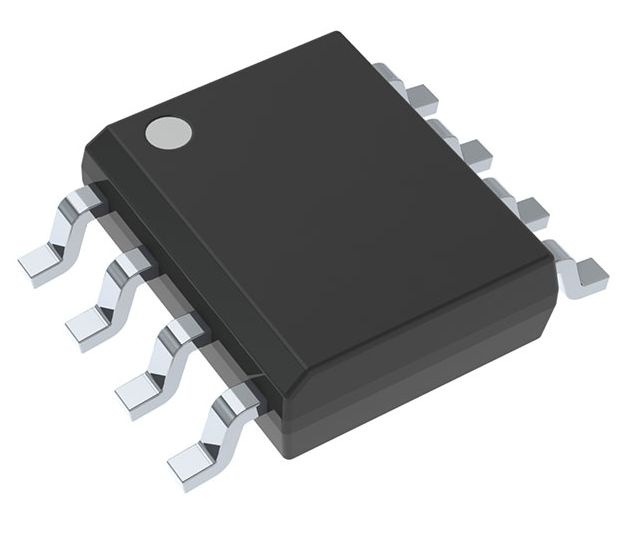

- 封装类型：SOIC-8（DR 封装）
行业应用
LM258DR 由于其 低功耗、高性能 的特点，适用于多种行业的应用场景：
- 音频设备：适用于音频放大器，改善音频信号质量。
- 传感器信号放大：用于温度、压力、位移等传感器信号的放大。
- 模拟滤波器：广泛应用于低通、高通、带通滤波器等模拟电路。
- 电压跟随器：在需要高输入阻抗和低输出阻抗的应用中，常用作缓冲放大器。
- 低功耗电路设计：适用于电池供电设备，如便携式仪器和嵌入式系统。
相关型号推荐
- LM324：四运算放大器版本，适用于更多放大器需求的应用。
- TLV2372：具有较低输入偏置电流和高增益带宽的运算放大器，适合更高精度的模拟信号处理。
- OPA2134：高性能运算放大器，适用于高保真音频应用和精准测量。
总结
LM258DR 是一款 低功耗、高性能的双运算放大器，适用于 音频信号放大、传感器信号处理、模拟滤波器 和 电压跟随器 等广泛应用。其 宽电压工作范围、低功耗 和 稳定的增益带宽 使其成为高效、可靠的模拟信号处理解决方案，特别适合 便携式设备、低功耗系统 等需求。
