LM358DR 是 德州仪器（TI） 提供的一款 双运算放大器，采用 低功耗设计，广泛应用于 模拟信号处理 和 信号放大。LM358DR 具备 宽电压工作范围 和 单电源供电 的特性，是许多电子设备中常用的放大器。其典型应用包括 音频信号处理、传感器信号放大、滤波器设计 和 电压跟随器 等。
主要规格参数
- 运算放大器数量：2 个独立运算放大器
- 工作电压：3V 到 32V（单电源）或 ±1.5V 到 ±16V（双电源）
- 输出电流：最大 40mA（输出负载电流）
- 增益带宽积：1MHz
- 输入偏置电流：最大 100nA
- 低功耗设计：工作电流仅为 500μA（每个放大器）

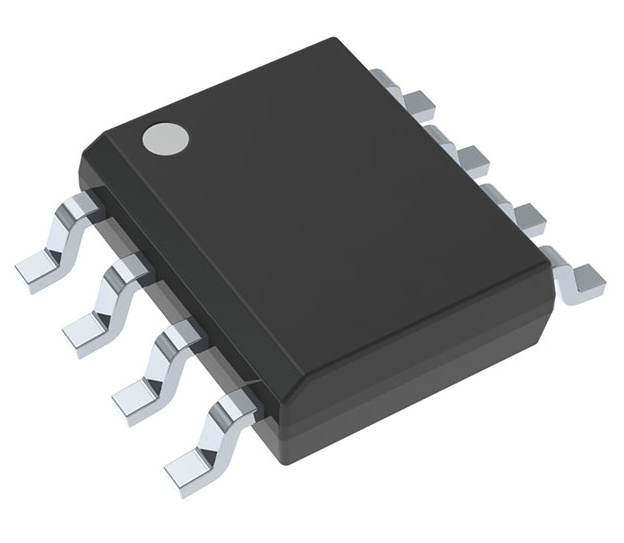

- 封装类型：SOIC-8（DR 封装）
行业应用
LM358DR 主要应用于需要低功耗和高精度的 模拟信号处理 系统，典型应用包括：
- 音频设备：放大音频信号，用于音响和录音设备。
- 传感器信号放大：适用于温度、压力、位移等传感器信号的放大。
- 滤波器电路：作为低通、高通、带通滤波器的一部分。
- 电压跟随器：在需要缓冲信号的电路中广泛应用，避免信号源负载影响。
- 自动化和控制系统：用于信号调节和反馈回路，确保系统稳定性。
相关型号推荐
- LM324：四运算放大器版本，适用于更多放大器需求的应用。
- TLV2372：具有较低输入偏置电流和高增益带宽的运算放大器，适合更高精度的模拟信号处理。
- OPA2134（TI）：高性能运算放大器，适用于高保真音频应用和精准测量。
总结
LM358DR 是一款 低功耗、高性能的双运算放大器，适用于 音频处理、传感器信号放大、滤波器设计 和 电压跟随器等 应用。其 宽工作电压范围、低输入偏置电流 和 节能设计 使其成为理想的 模拟信号处理 解决方案。
