SN74HC245NSR 是德州仪器（TI）推出的一款 8 位双向总线收发器（Bus Transceiver），支持 三态输出，具有方向（DIR）和输出使能（OE）控制功能，可在 双向数据总线之间传输数据。该器件采用 高速度 CMOS（HC）技术，工作电压范围广，适用于 微控制器接口、存储器访问、工业控制和通信系统 等应用。
主要规格参数
- 工作电压范围：2V - 6V
- 输入电压兼容性：标准 TTL 兼容
- 数据速率：支持高达 35MHz（5V 时）
- 低功耗：静态电流典型值 80µA
- 三态输出：支持总线隔离
- 方向控制（DIR 引脚）：决定数据流向
- 输出使能（OE 引脚）：控制输出状态（使能或高阻态）

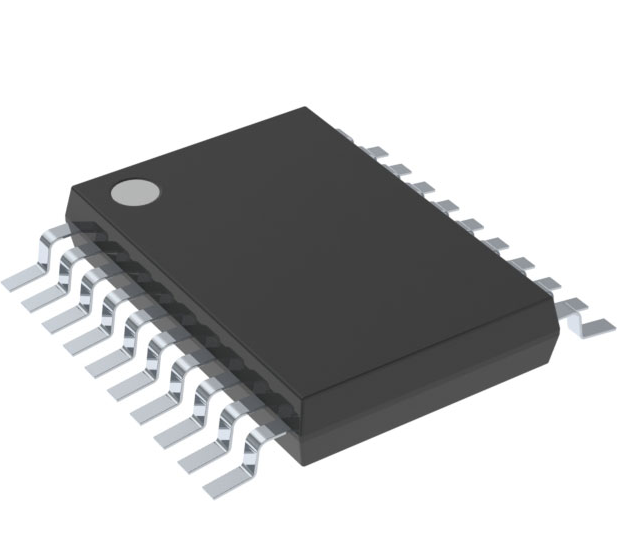

- 封装类型：SO-20（NS 封装）
行业应用
SN74HC245NSR 适用于多种 数字电路和数据通信 应用，包括：
- 微控制器（MCU）接口：用于 8 位或更宽数据总线的双向通信。
- 存储器访问：支持 SRAM、EEPROM 和其他外部存储器的读/写操作。
- 工业自动化：用于工业数据传输，如 PLC 和工业控制系统。
- 计算机外围设备：用于键盘、显示驱动等总线隔离和数据交换。
- 通信设备：适用于 RS-232/RS-485 接口数据缓冲和方向控制。
相关型号推荐
- SN74HCT245NSR：与 SN74HC245 兼容，但具有 TTL 输入兼容性。
- 74LS245：低功耗肖特基（LS）版本，适用于更低功耗需求。
- SN74LV245A：低电压版本（1.65V - 3.6V），适用于低功耗应用。
总结
SN74HC245NSR 是一款 高性能 8 位总线收发器，支持 双向数据传输、三态输出、高速工作频率和低功耗，非常适合 微控制器接口、存储器访问、工业自动化和通信设备 等应用。其 灵活的方向控制（DIR）和输出使能（OE）功能，使其成为 总线驱动和数据缓冲 领域的理想选择。
